43A 3D«Шале Малек» - компактный загородный дом для небольшого участка

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2жилая площадь дома, м2
131.4064.9
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)32700
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.46200
43700
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Вариант фундамента - монолитная Ж/Б плита мелкого заложения5000
Вариант перекрытий - из монолитного Ж/Б над 1-ым этажом5000
Вариант перекрытий - из сборных плит над 1-ым этажом5000

4.72556

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

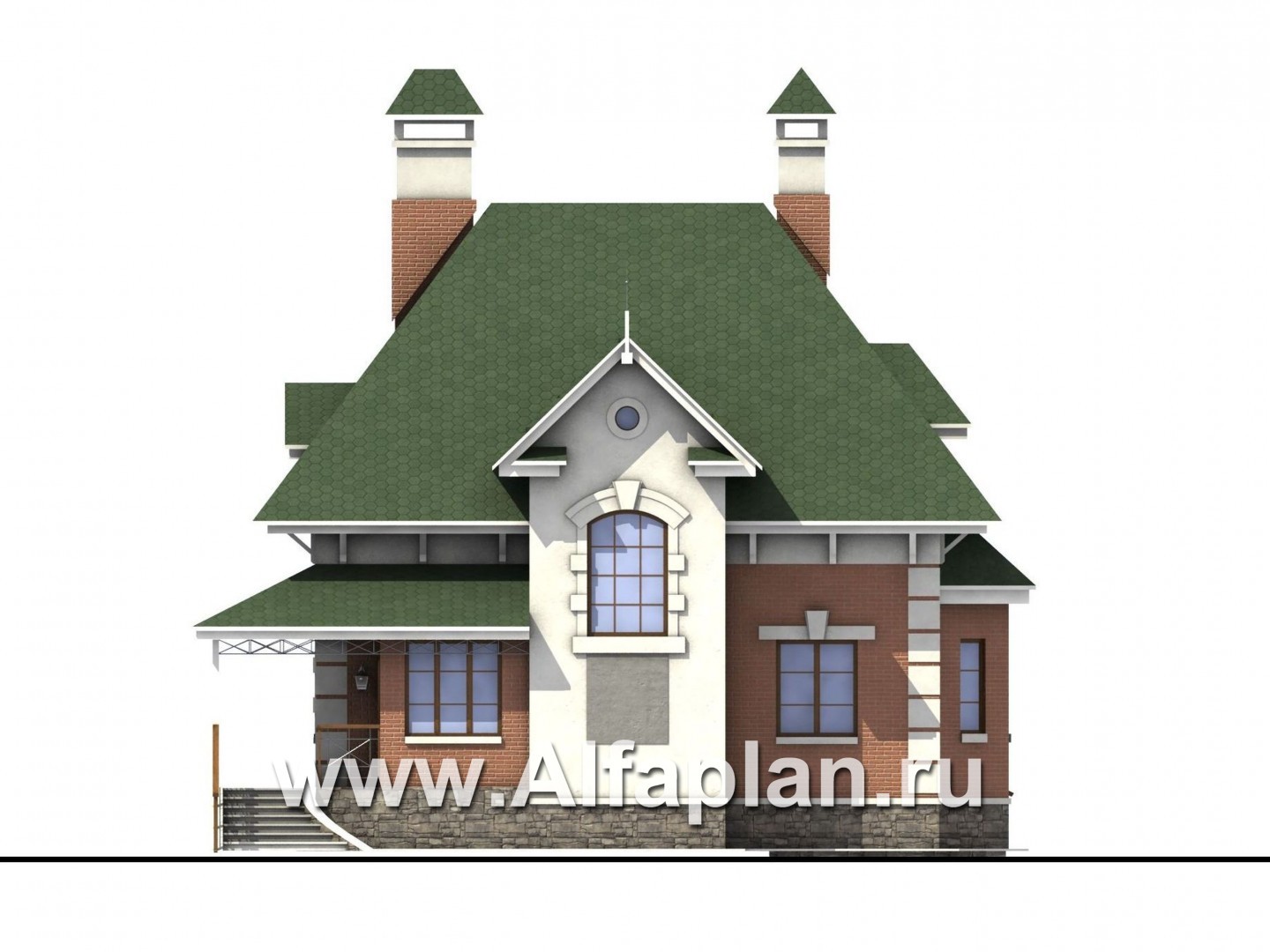

Вид спереди
Вид спереди

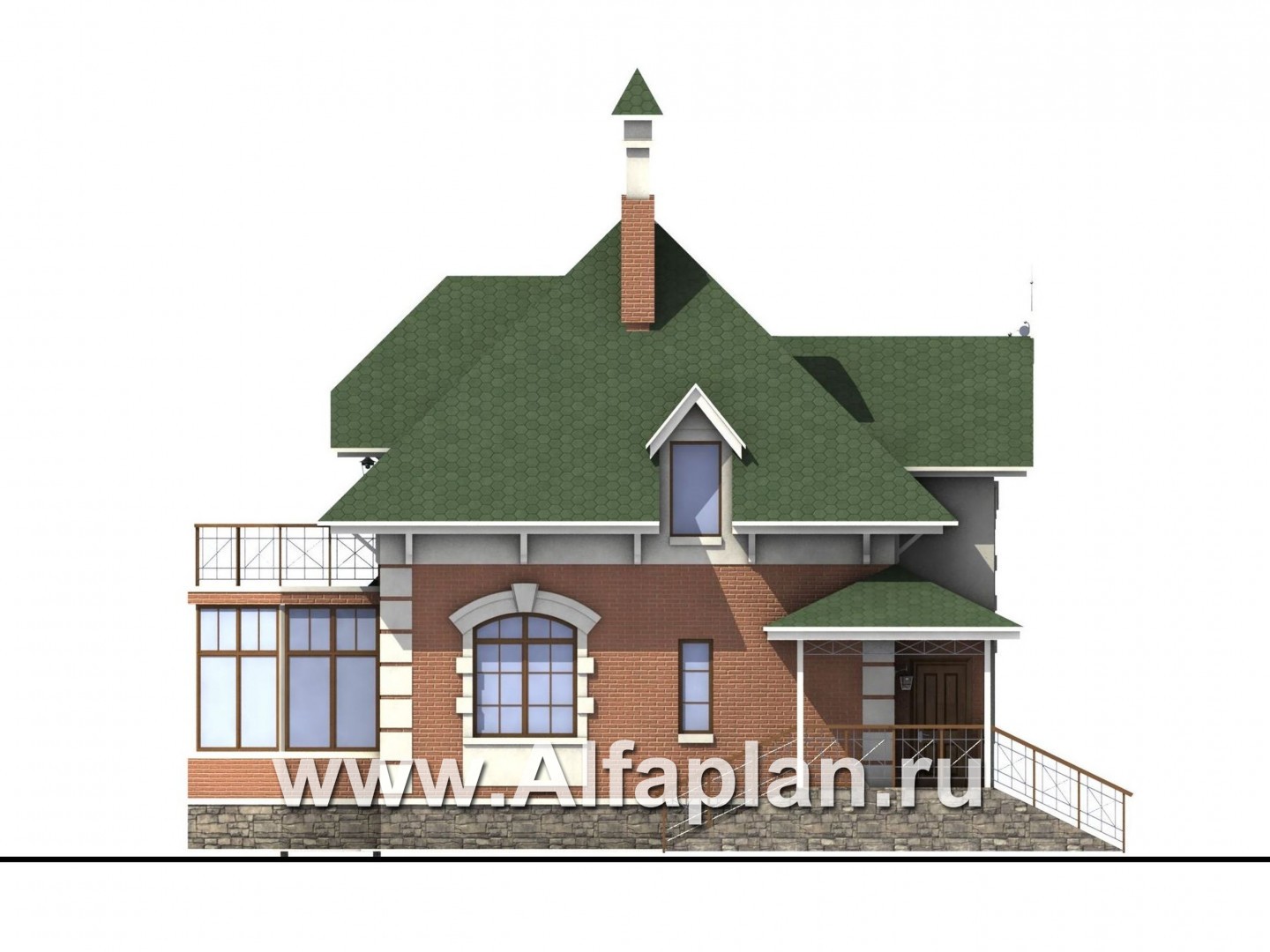

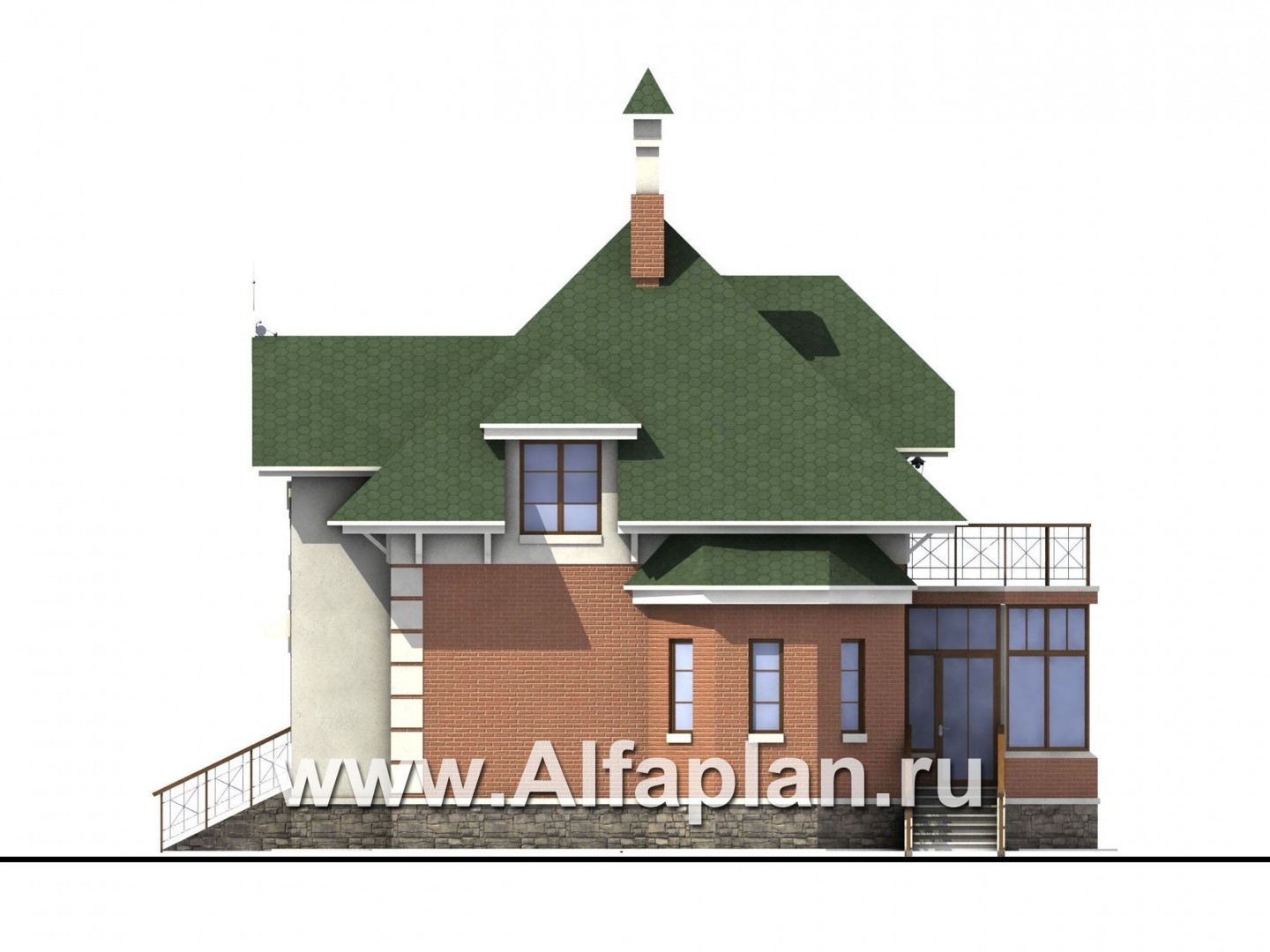

Вид справа
Вид справа

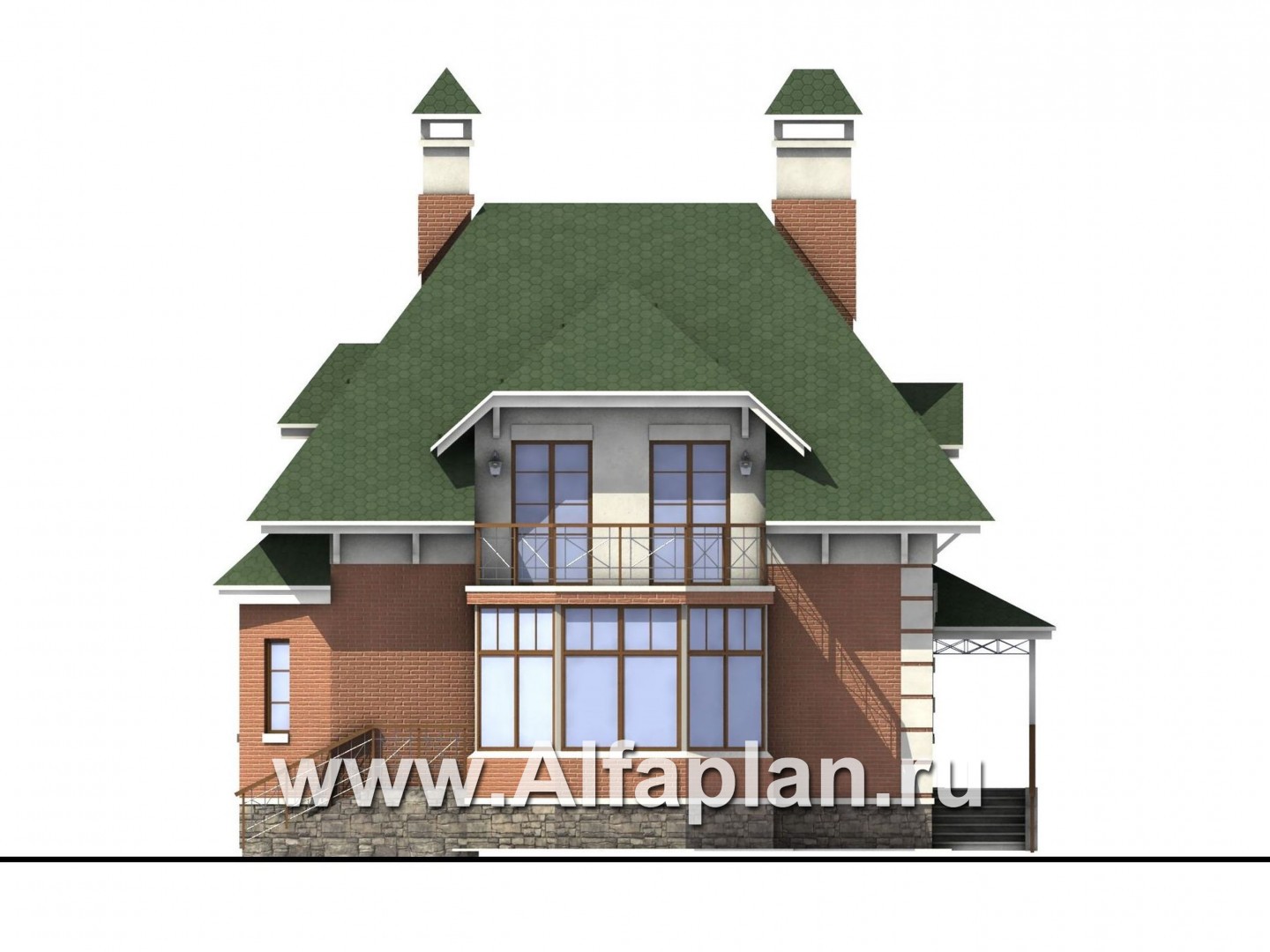

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаменталенточные монолитные ж/б

32.1  м3
Тип наружных стенкерамический кирпич/ газобетон

76.5/80.5  м3
Тип внутренних стенкерамический кирпич/ газобетон

17.4/18.3  м3
Тип перекрытийпо деревянным балкам

Тип кровлибитумная черепица

221.0  м2
Наружная отделкалицевой кирпич, штукатурка

104.0 -лиц. кирпич  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домакоробка дома без нар. лестниц и веранды

11.7 x 10.0  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.2

Мощность котлаквт

40.0
Расчетная электр. нагрузкакВА

13.7 с учетом эл. плиты
Утеплительминеральная вата

Окна


Проект коттеджа «Шале Малек» выгодно выделяется своим неповторимым экстерьером. Дом выполнен в классическом европейском стиле с отдельными восточными элементами. Оригинальная геометрия оконных проемов и крыши поражает аутентичностью — дом по достоинству оценят те, кто хочет обзавестись оригинальным загородным жильем.

Общая площадь дома — 131 м2, а жилая площадь — менее 65 м2. Этого достаточно для небольшой семьи, которая ищет уютное загородное жилье с продуманным естественным освещением и грамотно спроектированной планировкой. Дом просторный, и в то же время — уютный. Высота потолков — 3 м.

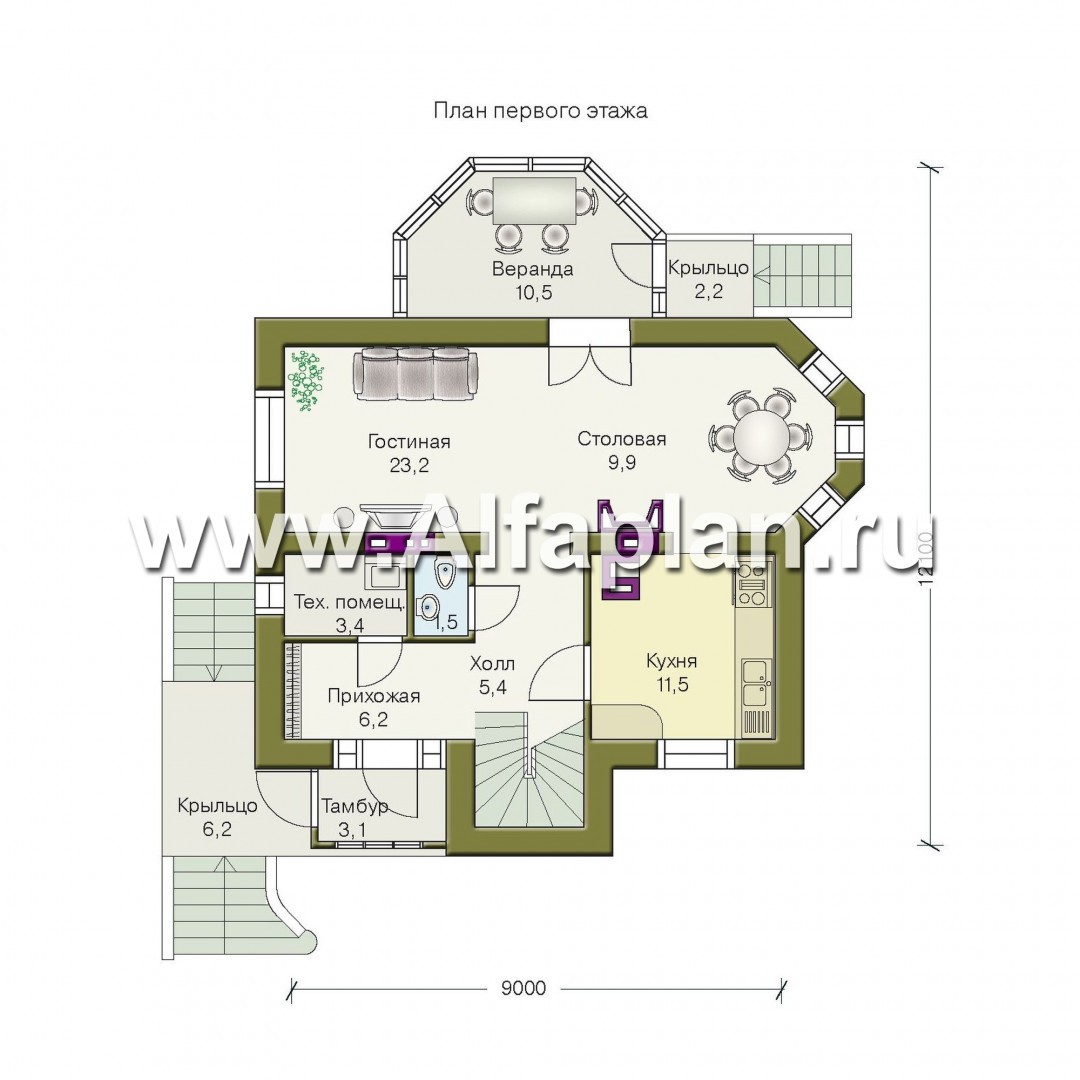

Дом имеет два этажа. На первом этаже располагаются:

  • столовая,
  • гостиная,
  • кухня,
  • холл,
  • прихожая,
  • санузел,
  • техническое помещение.

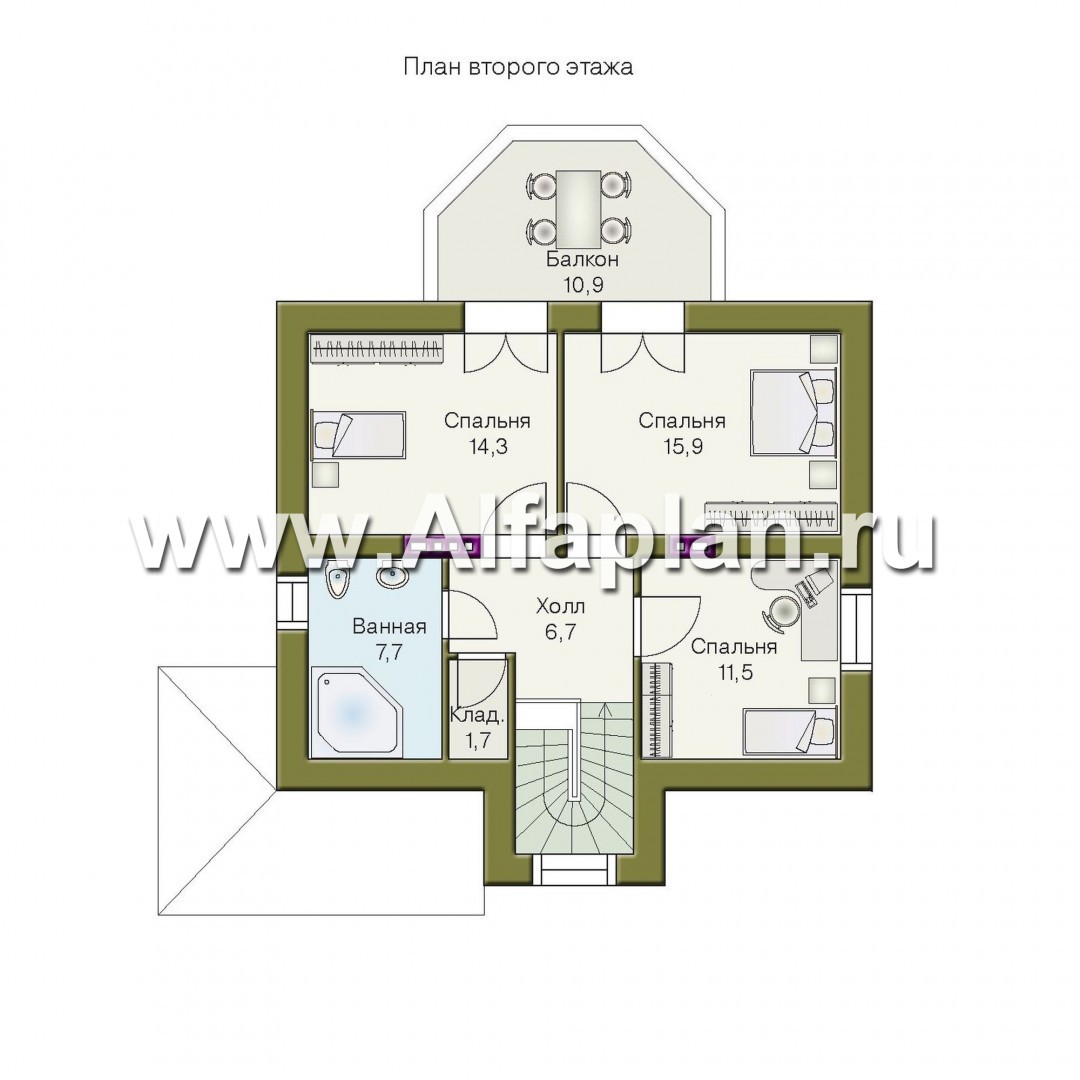

Перед входом инженеры предусмотрели тамбур. Из гостиной, которая совмещена со столовой, можно попасть на веранду, а затем на задний дворик. На втором этаже располагаются три спальни, холл и ванная комната. Также есть небольшая кладовка, которую можно использовать по своему усмотрению. Из двух спален есть выход на балкон, спроектированный непосредственно над верандой первого этажа.

Технические характеристики

Основа коттеджа — ленточный монолитный фундамент из железобетона. Для возведения наружных и внутренних стен используется керамический кирпич или газобетон. Перекрытиями выступают надежные деревянные балки с долгим сроком эксплуатации. Крыша представляет собой качественную битумную черепицу, способную выдерживать агрессивное воздействие внешних факторов.

Снаружи дом может быть отделан штукатуркой или лицевым кирпичом. Цоколь, согласно проекту, декорируется искусственным камнем.

Для поддержания комфортного микроклимата в холодное время года стены дома утеплены минеральной ватой. Благодаря этому, здесь будет тепло в любое время года.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Саша из города Черновцы написал(а) 17.09.2016:

какие размеры лестницы??

Саша, добрый день,

лестница в проекте с забежными ступенями. Высота ступени - 206 мм, кол-во ступеней - 16 шт., ширина лестницы - 950мм (каждого трапа. 2000мм общая ширина).

Алексей из города Саранск написал(а) 09.01.2014:

Сможете ли вы на заказ спроектировать цокольный этаж, но только под передней частью дома с устройством технического и хозяйственных помещений и дополнительного выхода из-под кухни к эркеру?

Алексей, здравствуйте.
В этом проекте разработан монолитный ленточный фундамент. Глубина заложения - - 1.55 м, с учетом отметки пола 1-го этажа 1.05 м, получается достаточно большая высота от пола до подошвы фундамента ( 2.5 м).
Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивнгые узлы по цоколю ( сечения, схема армирования. Спецификации).
Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте

Валерий из города Херсон написал(а) 28.12.2012:

Нравится.По опыту знаю что захочется чтобы не пропадало место под ногами - есть вариант проекта с подвалом и гаражём?

Валерий, здравствуйте. У этого проекта нет варианта с подвалом и гаражом, но есть целый ряд прроектов аналогичной площади с гаражами и подвалами. Посмотрите 102АС, 41АС,111АС, 22АС
